Normes IP et NEMA : une aide pour choisir vos évents

Il est indispensable de définir le niveau de protection requis par votre application, dispositif ou boîtier pour pouvoir choisir votre évent. Deux normes courantes, l'une internationale et l'autre principalement nord-américaine, définissent les niveaux de protection :

• Norme en matière d'indice de protection (IEC-60529)
  Cette norme internationale, communément appelée « indice IP » définit le degré de protection d'un boîtier contre :

  • les corps étrangers solides (accès aux parties dangereuses et contre des corps étrangers solides)
  • la pénétration de l'eau

  Les évents dotés d'un indice IP offrent des niveaux de protection spécifiques contre la pénétration de particules ou de liquides.

• La norme NEMA 250 pour la protection des boîtiers électriques
  Cette norme nord-américaine, rédigée par la National Electrical Manufacturers Association (NEMA), définit le degré de protection nécessaire des boîtiers électriques contre :

  • la pénétration de particules ou de liquides
  • le contact accidentel par du personnel

  La norme NEMA 250 comprend également de nombreuses exigences supplémentaires relatives à la construction des boîtiers et à leur résistance à d'autres défis environnementaux , telles que la résistance à la corrosion, l'usure du joint, la résistance à l'huile, le givrage externe, la construction du boîtier (résistance aux chocs mécaniques, verrou de porte et de couvercle, etc.).

Même si les normes IP et NEMA définissent toutes deux la résistance face à la pénétration de solides et de fluides, elles diffèrent sur certains points. La classification NEMA des boîtiers comprend des essais supplémentaires, non inclus dans la norme IP. Pour cette raison, les indices IP ne peuvent être simplement « convertis » en indices NEMA. Toutefois, certains indices de protection NEMA minimaux peuvent correspondre à un code IP, ou le dépasser.

Que votre conception doive répondre aux normes de boîtiers NEMA ou IP, nos représentants et ingénieurs d'application peuvent vous aider à choisir la meilleure solution de ventilation. Nous serions ravis de vous apporter notre aide, de la conception aux essais, en passant par l'intégration verticale, afin de répondre à vos exigences.

CONTACTEZ-NOUS

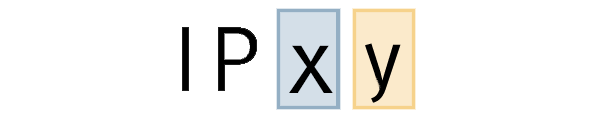

Les indices IP se basent sur un code à deux chiffres, par exemple « IP 68 », pour définir le type et le niveau de protection environnementale fournis par un boîtier.

L'essentiel sur les indices de protection IP

Lorsque vous choisissez un évent afin de répondre aux exigences de votre boîtier IP, certains facteurs comme le design du boîtier, la taille de l'évent et les défis environnementaux doivent impérativement être pris en compte. Ils entrent tous en ligne de compte dans la capacité de l'évent à être conforme à une norme IP spécifique dans une application définie. Par exemple :

• Les boîtiers électroniques IP65 doivent être protégés contre la poussière et résister à des jets d'eau à basse pression : ce niveau de protection est nécessaire pour les applications comme les éclairages extérieurs d'ambiance situés près des fontaines, ou les panneaux solaires résidentiels risquant d'être arrosés périodiquement.
• Un boîtier d'extérieur IP66 doit également être protégé contre la poussière, mais aussi résister à des jets d'eau à haute pression venant de toutes les directions. Cet indice est nécessaire pour les applications devant être lavées régulièrement avec des jets haute pression, comme les boîtiers d'éclairage de façade de local commercial ou les véhicules industriels.
• Un évent IP67 doit être protégé contre la poussière, et résister à une immersion temporaire jusqu'à un mètre de profondeur : une protection idéale pour les équipements lourds, susceptibles de traverser des flaques profondes ou des cours d'eau, ainsi que pour les équipements télécom situés dans des endroits sujets à de fortes pluies ou des accumulations temporaires d'eau.
• Un boîtier IP68 doit être protégé contre la poussière et résister à une immersion continue jusqu'à deux mètres de profondeur, pour des durées variables. Ce niveau de protection est requis pour les applications à durée de vie longue qui sont exposées aux défis de l'eau.

Nos produits et structures de ventilation sont rigoureusement testés et caractérisés selon les normes internationales relatives à la protection contre la poussière, les projections et l'immersion ainsi qu'en matière de performance acoustique. Nous suivons également des protocoles de test supplémentaires développés par les ingénieurs Gore. Ces derniers mesurent plus efficacement l'impact des défis environnementaux réels sur les évents, la performance des boîtiers et la longévité des applications. Pour en apprendre davantage sur l'engagement de Gore à dépasser les normes relatives aux appareils électroniques portables, téléchargez notre livre blanc :

• Livre blanc : des essais plus cohérents (en anglais)

Que votre dispositif et votre boîtier doivent répondre aux normes IP54, IP64, IP65, IP67, IP68, ou IP69k, nos représentants et nos ingénieurs d'application peuvent vous aider à déterminer si un évent est nécessaire, et en pareil cas, à choisir la meilleure solution de ventilation. Nous désirons collaborer avec vous, de la conception aux essais en passant par l'intégration verticale, pour répondre à ces exigences.

Nos matériaux et structures d'évents sont rigoureusement testés pour répondre ou dépasser les normes IP en matière de protection contre la poussière, les projections et l'immersion.

Nos représentants et ingénieurs d'application seront ravis de vous aider à choisir la meilleure solution de ventilation pour obtenir la conformité aux normes IP64, IP65, IP67, IP68 ou encore IP69k de votre dispositif ou de votre boîtier.

CONTACTEZ-NOUS

La classification NEMA des boîtiers se basent sur une échelle numérique, de 1 à 13, pour définir le type et le niveau de protection environnementale fournis par un boîtier aux composants électroniques internes.

Ce tableau récapitule les niveaux de protection généralement nécessaires pour étanchéifier ou ventiler des boîtiers qui abritent des composants électroniques. Pour consulter les définitions complètes, les fonctions et les critères d'essai de tous les types de boîtiers NEMA, consultez le site www.nema.org.

Nos produits et structures de ventilation sont rigoureusement testés et comparés à de nombreuses normes internationales et nord-américaines relatives à la protection contre la poussière, les projections et l'immersion.

Nous suivons également des protocoles de test supplémentaires développés par les ingénieurs Gore. Ces derniers mesurent plus efficacement l'impact des défis environnementaux réels sur les évents, l'intégrité des boîtiers et la longévité des applications.

Pour en apprendre davantage sur l'engagement de Gore à dépasser les normes relatives aux appareils électroniques portables avec la ventilation, téléchargez notre livre blanc :

• Livre blanc : des essais plus cohérents (en anglais)
• Test de la fiabilité des évents GORE® Protective Vents dans les éclairages LED
• Test de la fiabilité des évents GORE® Protective Vents dans des boîtiers de télécommunication

Que votre dispositif et votre boîtier doivent répondre aux normes IP ou NEMA, nos représentants et nos ingénieurs d'application peuvent vous aider à déterminer si un évent est nécessaire, et en pareil cas, à choisir la meilleure solution de ventilation. Nous désirons collaborer avec vous, de la conception aux essais en passant par l'intégration verticale, pour répondre à ces exigences.
