Les indices NEMA et leur signification
Informations techniques, France
L'un des aspects essentiels de la sélection d'un évent consiste à définir le niveau de protection requis pour votre application, votre dispositif ou votre boîtier.
L'indice IP ne peut être « converti » en indice NEMA, car la norme NEMA exige des tests additionnels, non inclus avec l'indice IP. Toutefois, certains indices NEMA minimaux peuvent correspondre à certains codes IP, ou dépassent leurs exigences.
Les normes internationales en matière d'indice de protection (CEI-60529) sont plus généralement appelées « indices IP ». Elles définissent le degré de protection d'un boîtier contre :
- les corps étrangers solides (accès aux parties dangereuses et contre des corps étrangers solides)
- la pénétration de l'eau
Les normes nord-américaines de protection des boîtiers électriques contre la pénétration de particules ou de liquides, ainsi que tout contact accidentel par du personnel, sont définies par la National Electrical Manufacturers Association (NEMA). La norme NEMA 250 définit également des exigences de protection additionnelles, telles que :
- la résistance à la corrosion
- l'usure du joint
- la résistance à l'huile
- le givrage externe
- la construction du boîtier (résistance aux chocs mécaniques, verrou de porte et de couvercle, etc.)
| NEMA | Dénomination de classification des boîtiers CEI |
|---|---|
| 1 | IP20 |
| 2 | IP22 |
| 3 | IP55 |
| 3X | IP55 |
| 3R | IP24 |
| 3RX | IP24 |
| 3S | IP55 |
| 3SX | IP55 |
| 4 et 4X | IP66 |
| 5 | IP53 |
| 6 | IP67 |
| 6P | IP68 |
| 12 et 12K | IP54 |
| 13 | IP54 |
L'essentiel sur les indices de protection IP
L'essentiel sur les indices de protection IP

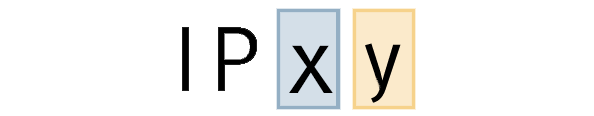

| Type de protection | x = corps étrangers solides | y = liquides et humidité | ||
| Niveau de protection | 0 | Aucun | 0 | aucun |
| 1 | Corps étrangers solides (≥50 mm) | 1 | Gouttes d'eau ou condensation (tombant verticalement) | |
| 2 | Corps étrangers solides (≥12,5 mm) | 2 | Jets d'eau directs (avec une inclinaison maximale de 15° par rapport à la verticale) | |
| 3 | Corps étrangers solides (≥2,5 mm) | 3 | Jets d'eau directs (avec une inclinaison maximale de 60° par rapport à la verticale) | |
| 4 | Corps étrangers solides (≥1,0 mm) | 4 | Jets d'eau directs (de toutes les directions) | |
| 5 | Poussière (limitée, pénétration non dangeureuse) | 5 | Jets d'eau à faible pression (de toutes les directions) | |
| 6 | Poussière (aucune pénétration de la poussière) | 6 | Jets d'eau haute pression (de toutes les directions) | |
| 7 | lmmersion temporaire dans l'eau (jusqu'à 1 m) | |||
| 8 | Immersion continue dans l'eau (jusqu'à 2 m ; conditions définies par l'utilisateur) | |||
| 9k | Jets de vapeur haute pression (de toutes les directions) | |||
Afin qu'un évent soit en mesure de répondre aux exigences d'un indice IP, la conception du boîtier et la taille des pièces jouent un rôle déterminant.
Gore dispose d'un large portefeuille de produits de ventilation conçus pour respecter ou dépasser les normes de performance les plus strictes, et ainsi répondre aux besoins de pratiquement toutes les applications.
Nos produits et structures de ventilation sont rigoureusement testés et caractérisés selon les normes internationales relatives à la protection contre la poussière, les projections et l'immersion ainsi qu'en matière de performance acoustique. Nous suivons également des protocoles de test supplémentaires développés par les ingénieurs Gore. Ces derniers mesurent plus efficacement l'impact des défis environnementaux réels sur les évents, la performance des boîtiers et la longévité des applications. Pour en apprendre davantage sur l'engagement de Gore à dépasser les normes relatives aux appareils électroniques portables, téléchargez notre livre blanc :
- Livre blanc : des essais plus cohérents (en anglais)
Que votre dispositif et votre boîtier doivent répondre aux normes IP54, IP64, IP65, IP67, IP68, ou IP69k, nos représentants et nos ingénieurs d'application peuvent vous aider à déterminer si un évent est nécessaire, et en pareil cas, à choisir la meilleure solution de ventilation. Nous désirons collaborer avec vous, de la conception aux essais en passant par l'intégration verticale, pour répondre à ces exigences.
L'essentiel sur les indices NEMA
Les indices NEMA se basent sur une échelle numérique, de 1 à 13, pour définir le type et le niveau de protection environementale fournis par un boîtier aux composants électroniques internes.

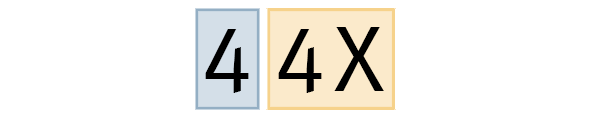

Une ou plusieurs lettres peuvent suivre le chiffre pour indiquer une variante des niveaux de protection.
Par exemple, NEMA 4X comprend le même niveau de protection que NEMA 4, mais le X indique qu'une protection supplémentaire contre les agents corrosifs est nécessaire.
Le tableau ci-dessous liste les différents types de protection généralement nécessaires pour étanchéifier ou ventiler les boîtiers qui contiennent des composants électroniques. (Veuillez consulter le site www.nema.org pour obtenir les définitions complètes, les caractéristiques et les critères de test de tous les types de boîtiers NEMA).
| Indice boîtier NEMA | Site non dangeureux | Le boîtier protège l'équipement contre : | ||
| Pénétration de corps étrangers solides | Pénétration de l'eau | Autres conditions dommageables | ||
| 1 | Intérieur | Chute de poussière (mais non étanche à la poussière). | Contact accidentel avec l'équipement. | |
| 2 | Intérieur | Chute de poussière. | Contact accidentel avec l'équipement. Egouttement. |
Condensation sévère, comme dans les chambres de réfrigération et les buanderies. |
| 3 | Intérieur et extérieur | Chute de poussière, poussière portée par le vent. | Pluie, grésil, neige. | Formation de givre externe. |
| 3X | Identique à 3, avec une protection supplémentaire contre les | agents corrosifs. | ||
| 3R | Intérieur et extérieur | Chute de poussière (mais pas de protection contre la poussière). | Egouttement/projection légère. Pluie, grésil, neige. |
Formation de givre externe. |
| 3RX | Identique à 3R, avec une protection supplémentaire contre les | agents corrosifs. | ||
| 3S | Intérieur et extérieur | Chute de poussière, poussière portée par le vent. | Egouttement/projection légère. Pluie, grésil, neige. |
Les mécanismes de boîtier externe fonctionnent en cas de formation de givre. |
| 3SX | Identique à 3S, avec une protection supplémentaire contre les | agents corrosifs. | ||
| 4 | Intérieur et extérieur | Chute de poussière, poussière portée par le vent. | Pluie, grésil, neige. Eclaboussements d’eau, eau sortant d’un tuyau. |
Formation de givre externe. |
| 4X | Identique à 4, avec une protection supplémentaire contre les | agents corrosifs. | ||
| 5 | Intérieur | Chute de poussière, dépôt de poussière en suspension dans l'air, peluches, fibres et poussière volante. | Egouttement/projection légère. | |
| 6 | Intérieur et extérieur | Chute de poussière. | Egouttement/projection légère. Pluie, grésil, neige. Eau sortant d'un tuyau. |
Formation de givre externe. Submersion temporaire occasionnelle dans de l'eau à une profondeur limitée. |
| 6P | Identique à 6, avec une protection supplémentaire contre la | submersion prolongée et les agents corrosifs. | ||
| 12 | Intérieur | Chute de poussière, poussière en suspension, peluches, fibres et poussière volante. | Egouttement/projection légère | Pour les boîtiers SANS débouchures. |
| 12K | Identique à 12, sauf | pour les boîtiers AVEC débouchures. | ||
| 13 | Intérieur | Chute de poussière, poussière en suspension, peluches, fibres et poussière volante. | Egouttement/projection légère | Pulvérisation, projection, et écoulement d'huile et de réfrigérants non corrosifs. |
Gore dispose d'un large portefeuille de produits de ventilation conçus pour respecter ou dépasser les normes de performance les plus strictes, et ainsi répondre aux besoins de pratiquement toutes les applications.
Nos produits et structures de ventilation sont rigoureusement testés et comparés à de nombreuses normes internationales et nord-américaines relatives à la protection contre la poussière, les projections et l'immersion.
Nous suivons également des protocoles de test supplémentaires développés par les ingénieurs Gore. Ces derniers mesurent plus efficacement l'impact des défis environnementaux réels sur les évents, l'intégrité des boîtiers et la longévité des applications.
Pour en apprendre davantage sur l'engagement de Gore à dépasser les normes relatives aux appareils électroniques portables avec la ventilation, téléchargez notre livre blanc :
- Livre blanc : des essais plus cohérents (en anglais)
- Test de la fiabilité des évents GORE® Protective Vents dans les éclairages LED
- Test de la fiabilité des évents GORE® Protective Vents dans des boîtiers de télécommunication
Que votre dispositif et votre boîtier doivent répondre aux normes IP ou NEMA, nos représentants et nos ingénieurs d'application peuvent vous aider à déterminer si un évent est nécessaire, et en pareil cas, à choisir la meilleure solution de ventilation. Nous désirons collaborer avec vous, de la conception aux essais en passant par l'intégration verticale, pour répondre à ces exigences.
